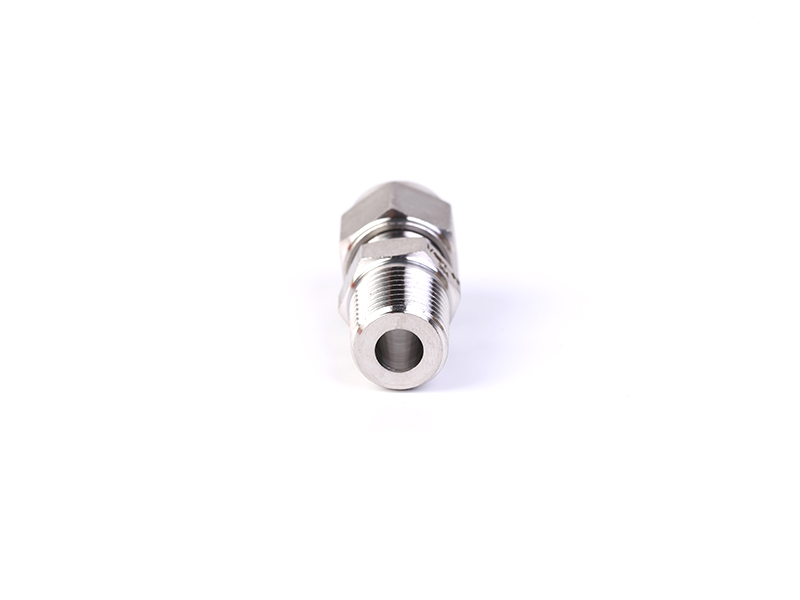

YZG1鋼制雙卡套管接頭的介紹

　　YZG1鋼制雙卡套管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。結構特點：在裝配具有先進幾何形狀設計特點的管接頭時(如左圖所示)，前卡套被推入到接頭本體和卡套管形成主密封，而后卡套向內產生鉸鏈作用以對卡套管形成強有力的抓緊。后卡套的幾何形狀有助于產生先進的工程鉸鏈-夾箍作用，這種作用可把軸向運動轉化為卡套管上的徑向擠壓作用。雙卡套將密封功能和對卡套管的抓緊功能分開，每個卡套都針對其相應的功能進行了優化。前卡套用于形成密封與接頭本體之間的密封卡套管外徑的密封。旋轉螺母時，后卡套將沿軸向推進前卡套沿徑向施加一個有效的卡套管抓緊。

　　使用YZG1鋼制雙卡套管接頭的優點：氣體密封和卡套管抓緊作用 易于進行正確的安裝、極好的抗振動疲勞性能和卡套管支撐雙卡套接頭與不銹鋼管的裝配保證所有零部件的清潔，在整個裝配過程中不受污染。

　　管子的處理：管子表面插入卡套接頭的部分要光滑完好，避免出現劃傷等缺陷。管子的端面要垂直于管的軸線，管口無毛刺。管子如要彎曲，管端要預留一定的長度，見圖3 L值，要遵照接頭的生產商給出的建議值，一般情況下，L的長度不小于3倍螺母的長度，否則會影響管子的插入和密封。 一步拿到卡套接頭后，用手指輕輕地松開卡套接頭螺母1/4圈。(注意：不要擰下螺母)如不小心擰下后，裝配時需要確保接頭內的前，后卡套不缺少，并且處于正確的位置。 第二步，拿管子插到卡套接頭里，注意一定要把管子插到底一直頂?shù)娇ㄌ捉宇^內壁的管肩上，具體參考圖5用手指旋緊螺母，等指旋不動后就可以了。

　　在本體螺紋和后卡套的后表面上涂少量隨接頭提供的潤滑劑。將帶有預裝卡套的卡套管插入接頭內，直到前卡套頂在接頭本體上;用手?jǐn)Q緊螺母。牢牢固定接頭本體，將螺母緊固二分之一圈以使其停在位置。使用間隙檢測規確認接頭已經充分緊固。要注意卡套接頭尺寸與管子尺寸的配套。如OD3/8inch和OD10mm的管子，管徑接近，但OD3/8inch的管不能與OD10mm的接頭連接，反之也如此。生產商一般在公制接頭上做了標記，安裝時要注意區分。
